| 加工定制：是 | 循环方式：辅助循环锅炉 | 安装方式：快装锅炉 |
| 品牌：永兴 | 型号：WNS4-1.25-Y（Q） | 燃料耗量：300立方/h |
| 适用范围：造纸厂 化工 纺织印染 酒店 灭菌罐 | 燃烧方式：室燃炉 | 出口压力：低压 |
| 结构形式：卧式 | 适用燃料：天然气 | 锅炉用途：工业锅炉 |
| 规格：WNS4-1.25-Q燃气蒸汽锅炉 |
一、产品简介
本产品的设计遵守TSG G0001《锅炉安全技术监察规程》、TSG G0002-2010《锅炉节能技术监督管理规程》之规定。
本产品型号为WNS4-1.25-Y、Q，是一种卧式内燃三回程燃气快装锅炉，采用湿背式结构。波形炉胆及回燃室为***回程，***回程为螺纹烟管、第三回程由烟管构成，尾部配有节能器。锅炉配备有完善的全自动控制装置和安全保护装置，实现水位自动控制及***水位报警、停炉；蒸汽压力自动控制及超压报警；锅炉自动点火、燃烧器火力自动调节和熄火保护，***锅炉的安全运行。
该产品的燃料为天然气。燃料从燃烧器喷出，被电子点火棒点燃，在炉胆内微正压燃烧，燃烬后的高温烟气由回燃室转弯180°进入***回程，由前烟箱处转弯180°进入第三回程烟管，并通过后烟箱经节能器进一步换热后进入烟囱，并最终排入大气。
二、锅炉运行工况简介：4吨冷凝式蒸汽锅炉 一体化燃气锅炉 燃气锅炉多少钱
本锅炉在80%-***工况下可以稳定运行,在***额定负荷情况下锅炉运行参数为：给水温度为20℃，压力为1.25MPa，1小时内可产生温度为193℃的水蒸汽4吨，计算热效率为燃油92.75%燃气92.67，排烟温度是燃油138.71℃燃气133.81。轻油消耗量为273.71kg/h，天然气消耗量为331.73NM3/h (本产品所采用天然气低位发热值≥35438KJ/NM3)。
三、锅炉主要规范及设计参数
名 称 | 单位 | 数 据 | 名 称 | 单 位 | 数 据 |
额定蒸发量 | t/h | 4 | 水压试验压力 | MPa | 1.65 |
额定蒸汽压力 | MPa | 1.25 | 额定蒸汽温度 | ℃ | 193 |
给水温度 | ℃ | 20 | 锅炉设计排烟温度 | ℃ | 轻油：138.71 天然气：133.81 |
锅炉本体耗钢量 | t | 6.65 | 锅炉辐射受热面积 | m2 | 11.86 |
钢结构耗钢量 | t | 4.97 | 锅炉对流受热面积 | m2 | 85.17 |
水容积 | m3 | 6 | 锅炉省煤器受热面积 | m2 | 18.91 |
设计热效率 | 轻油：92.75% 天然气：92.67% | 燃烧方式 | 室 燃 | ||
排烟处过量 空气系数 | 1.1 | 设计燃料 | 天然气 | ||
安全稳定 运行工况 | 80%-*** | 设计燃料低位发热量 | 轻油：35.438MJ/NM3 天然气42.917MJ/kg | ||
燃料消耗量NM3 | 轻油273.71Kg/h 天然气331.73NM3/h | 烟囱直径 | 400mm | ||
总耗电量 | 15KW | 烟囱高度 | 10m | ||
四、产品结构简介 4吨冷凝式蒸汽锅炉 一体化燃气锅炉 燃气锅炉多少钱

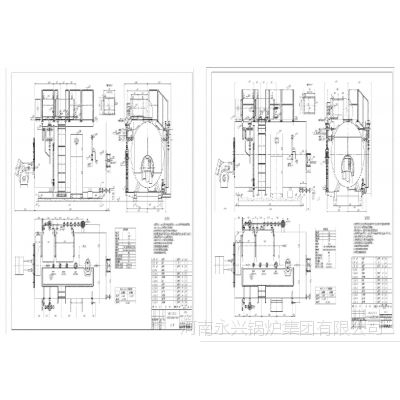

该锅炉由本体、底座、包装及保温、平台扶梯、节能器、仪表阀门及附件、前烟箱、后烟箱、电控系统等部分组成。
锅炉本体在总体结构上采用下置炉胆，烟管左右对称布置的形式，锅筒由Ф1900×14的筒体和Ф1900×14的前后管板组焊而成。***回程为波形炉胆，它由两节波形炉胆和两节锥形炉胆组焊而成，波形炉胆为Ф800×12。采用波形炉胆结构既增加了传热面积，也满足了炉胆受热后的自由膨胀；燃烬室由内前、内后管板和Ф1300×18的筒体组焊而成。采用湿背形式，避免了高温烟气对后烟箱的直接冲刷，提高了锅炉运行的可靠性；***回程由111根Ф51×3的螺纹烟管组成，第三回程由84根Ф51×3的烟管构成。螺纹烟管可以大大强化传热，从而可减少受热面积，使锅炉结构紧凑，节省钢材。
前后烟箱采用整体式结构，烟箱上有对开式烟箱门，该形式整体性好，美观、大方，检修时开启也很轻便。
五、安全阀、辅机、附件及控制说明
该锅炉配有A48H-1.6C弹簧全启式安全阀(DN50)两件。
燃烧器采用国外进口燃气燃烧器，自动化程度高，从预吹扫、点火、火力自动转换到自动停炉及熄火保护，均可实现全自动控制。
给水泵采用1.5GC-5×7型锅炉给水泵。
用户应按所在地***批准的环境影响报告书的要求确定烟囱的实际高度，但总高度不得低于10米。
为了有效地监视、控制水位及压力，该锅炉配备有水位计、水位控制报警器，还配备有普通压力表、电接点压力表,以及气路、水路流量计，能够充分满足监视及控制的要求。4吨冷凝式蒸汽锅炉 一体化燃气锅炉 燃气锅炉多少钱
